تفنگ PCP چگونه کار می‌کند؟ آشنایی با اجزا و مکانیزم عملکرد

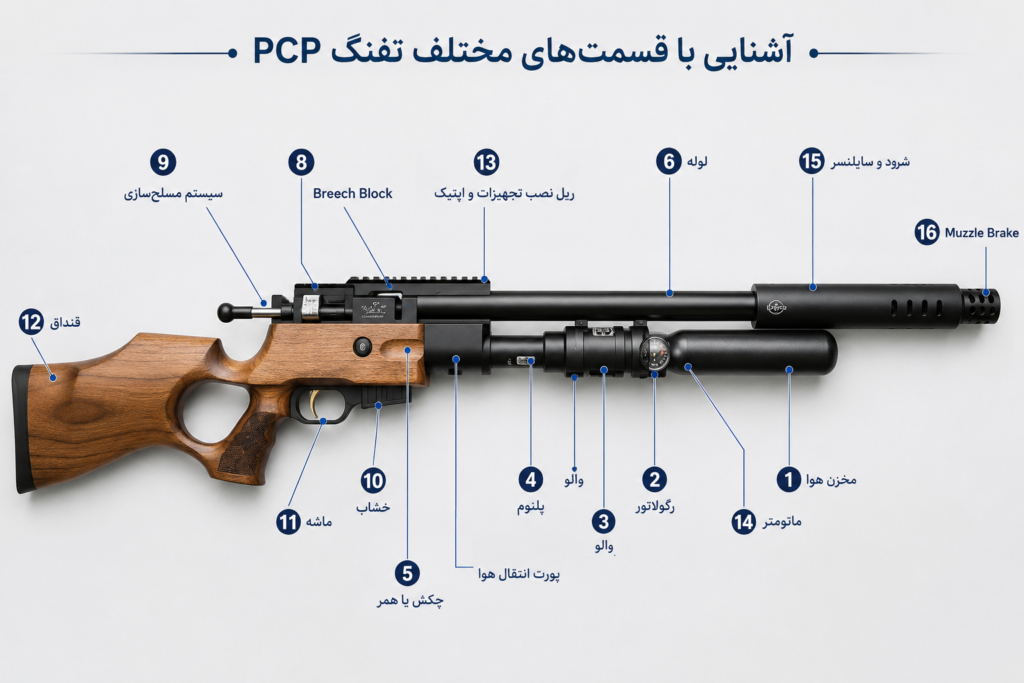

آشنایی با قسمت‌های مختلف تفنگ PCP؛ بررسی کامل اجزای تفنگ پی سی پی

تفنگ‌های PCP (Pre-Charged Pneumatic) از نظر ساختار مکانیکی و نحوه تولید شلیک، تفاوت قابل‌توجهی با تفنگ‌های فنری و گازی دارند. در این سیستم، انرژی مورد نیاز برای شلیک از هوای فشرده‌ای تأمین می‌شود که پیش از استفاده داخل مخزن ذخیره شده است. اما عملکرد یک تفنگ PCP تنها به مخزن هوا محدود نمی‌شود؛ مجموعه‌ای از قطعات مانند رگولاتور، والو، پلنوم، چکش، Transfer Port، لوله، ماشه و سیستم مسلح‌سازی باید با یکدیگر هماهنگ عمل کنند تا شلیک پایدار و قابل‌کنترل ایجاد شود.

شناخت این اجزا فقط برای آشنایی با ساختمان تفنگ اهمیت ندارد. دانستن وظیفه هر قطعه کمک می‌کند هنگام انتخاب یک تفنگ PCP، مشخصات فنی مدل‌های مختلف را بهتر مقایسه کنید و در زمان نگهداری یا بررسی عملکرد تفنگ نیز متوجه شوید هر بخش چه نقشی در عملکرد کلی سیستم دارد. برای مثال، افزایش حجم مخزن لزوماً به معنی افزایش مستقیم قدرت نیست و وجود رگولاتور نیز به‌تنهایی تضمین‌کننده دقت بالاتر نیست؛ عملکرد نهایی به هماهنگی مجموعه‌ای از قطعات وابسته است.

در ادامه، اجزای اصلی تفنگ PCP را از بخش ذخیره و مدیریت هوای فشرده تا مکانیزم شلیک و هدایت ساچمه بررسی می‌کنیم.

تفنگ PCP چگونه کار می‌کند؟

برای درک عملکرد اجزای مختلف، ابتدا باید مسیر انرژی در یک تفنگ PCP را بشناسیم. برخلاف تفنگ‌های فنری که انرژی شلیک از فشرده‌شدن فنر یا گاز حاصل می‌شود، در PCP انرژی از هوای فشرده داخل مخزن (Air Reservoir) تأمین می‌شود.

هنگام آماده‌سازی تفنگ، مخزن با استفاده از پمپ دستی فشارقوی، کپسول غواصی یا کمپرسور مناسب تا فشار مشخصی شارژ می‌شود. با فشردن ماشه، مکانیزم ماشه چکش یا Hammer را آزاد می‌کند. چکش با ضربه به والو (Valve) باعث بازشدن لحظه‌ای آن می‌شود و بخشی از هوای فشرده با فشار بالا آزاد می‌شود.

این هوا از مسیر مشخصی که شامل Plenum و Transfer Port است عبور کرده و به قسمت پشت ساچمه می‌رسد. فشار هوا، ساچمه را درون لوله به حرکت درمی‌آورد و در نهایت ساچمه پس از طی طول لوله از دهانه خارج می‌شود.

در مدل‌های رگولاتوردار، پیش از رسیدن هوا به والو، Regulator فشار هوای ورودی را تا یک مقدار مشخص کاهش داده و تثبیت می‌کند. این موضوع باعث می‌شود در محدوده کاری رگولاتور، فشار نسبتاً ثابتی برای هر شلیک در اختیار سیستم قرار گیرد و سرعت ساچمه از شات به شات ثبات بیشتری داشته باشد.

بنابراین می‌توان عملکرد PCP را به یک زنجیره به‌هم‌پیوسته خلاصه کرد:

مخزن هوا → رگولاتور → پلنوم → والو → Transfer Port → ساچمه → لوله → خروج ساچمه

عملکرد صحیح این زنجیره به هماهنگی میان قطعات مختلف وابسته است. به همین دلیل، هنگام بررسی مشخصات یک تفنگ PCP نباید فقط به عدد قدرت یا حجم مخزن توجه کرد؛ طراحی سیستم هوا، نوع رگولاتور، حجم پلنوم، مشخصات لوله و تنظیمات مکانیزم شلیک نیز در رفتار نهایی تفنگ نقش دارند.

مخزن هوا (Air Reservoir)؛ منبع انرژی تفنگ PCP

مخزن هوا یکی از اصلی‌ترین اجزای هر تفنگ PCP است و انرژی مورد نیاز برای شلیک را در قالب هوای فشرده ذخیره می‌کند. این مخزن معمولاً در قسمت جلویی یا زیر لوله قرار می‌گیرد و بسته به طراحی تفنگ می‌تواند به‌صورت یک سیلندر مستقل یا بخشی یکپارچه از بدنه ساخته شود.

دو مشخصه مهم مخزن، حجم و فشار کاری آن هستند. حجم معمولاً بر حسب سی‌سی (cc) و فشار بر حسب بار (bar) بیان می‌شود. افزایش حجم مخزن می‌تواند ظرفیت ذخیره هوا و در نتیجه تعداد شات قابل‌دسترس را افزایش دهد، اما تعداد واقعی شات تنها به حجم مخزن وابسته نیست و عواملی مانند فشار شارژ، فشار رگولاتور، حجم پلنوم، کالیبر، انرژی خروجی و تنظیمات والو نیز روی آن تأثیر دارند.

در هنگام شارژ مخزن باید به حداکثر فشار مجاز (Maximum Fill Pressure) اعلام‌شده توسط سازنده توجه شود. این مقدار با فشار کاری رگولاتور یا فشار خروجی سیستم یکسان نیست و نباید این دو با یکدیگر اشتباه گرفته شوند.

رگولاتور (Regulator)؛ تثبیت فشار هوای شلیک

رگولاتور در بسیاری از تفنگ‌های PCP مدرن برای کنترل و تثبیت فشار هوایی که به بخش شلیک وارد می‌شود استفاده می‌شود. مخزن می‌تواند در فشار بسیار بالاتری نسبت به فشار مورد نیاز والو قرار داشته باشد؛ رگولاتور این فشار را به مقدار تنظیم‌شده کاهش می‌دهد و هوای مورد نیاز سیستم را با فشار پایدارتر در اختیار والو قرار می‌دهد.

اهمیت رگولاتور بیشتر زمانی مشخص می‌شود که فشار مخزن در طول مصرف هوا کاهش پیدا می‌کند. در یک سیستم رگولاتورشده، تا زمانی که فشار مخزن بالاتر از محدوده کاری رگولاتور باشد، فشار خروجی آن تقریباً ثابت باقی می‌ماند. در نتیجه شرایط کاری والو از شات‌های مختلف ثبات بیشتری دارد و Consistency یا یکنواختی سرعت ساچمه افزایش پیدا می‌کند.

البته وجود رگولاتور به‌تنهایی به معنی عملکرد بهتر یک تفنگ نیست. فشار تنظیمی رگولاتور باید با حجم پلنوم، مشخصات والو، چکش و سایر اجزای سیستم هماهنگ باشد. به همین دلیل طراحی و تنظیم کل سیستم اهمیت بیشتری از وجود یک رگولاتور به‌صورت مستقل دارد.

والو (Valve)؛ کنترل آزاد شدن هوای فشرده

والو وظیفه دارد در زمان شلیک، مقدار مشخصی از هوای فشرده را برای مدت بسیار کوتاهی آزاد کند. در حالت آماده‌به‌شلیک، والو بسته است و مانع خروج هوای ذخیره‌شده می‌شود. با فعال‌شدن مکانیزم شلیک، چکش به بخش مربوط به والو ضربه می‌زند و آن را برای کسری از ثانیه باز می‌کند.

مدت بازماندن والو، میزان جابه‌جایی آن و فشار هوای موجود در پشت آن، همگی بر مقدار هوایی که در هر شلیک آزاد می‌شود تأثیر دارند. به همین دلیل والو یکی از قطعات کلیدی در تعیین تعادل میان توان خروجی، مصرف هوا و تعداد شات محسوب می‌شود.

در یک سیستم تنظیم‌شده، هدف این نیست که بیشترین حجم ممکن از هوا در هر شلیک آزاد شود؛ بلکه مقدار و زمان آزادسازی هوا باید متناسب با کالیبر، انرژی موردنظر، فشار کاری و مشخصات لوله باشد. آزادسازی بیش از نیاز می‌تواند مصرف هوا را افزایش دهد بدون اینکه الزاماً افزایش متناسبی در سرعت ساچمه ایجاد کند.

پلنوم (Plenum)؛ حجم هوای آماده شلیک

پلنوم محفظه‌ای در بخش فشار پایین‌تر سیستم هواست که در بسیاری از PCPهای رگولاتوردار، بین رگولاتور و والو قرار دارد. این بخش مقداری هوای فشرده را در فشار تنظیم‌شده ذخیره می‌کند تا هنگام بازشدن والو، هوای کافی و با سرعت مناسب در اختیار سیستم شلیک قرار گیرد.

حجم پلنوم در طراحی تفنگ‌های PCP پرقدرت اهمیت زیادی دارد. اگر پلنوم نسبت به نیاز سیستم کوچک باشد، ممکن است در شرایط خاص هوای کافی برای تأمین جریان مورد نیاز شلیک در دسترس نباشد. از طرف دیگر، بزرگ‌تر بودن پلنوم نیز به‌تنهایی به معنی افزایش عملکرد نیست و باید با فشار رگولاتور، ظرفیت والو و مشخصات سایر اجزا هماهنگ باشد.

به همین دلیل، هنگام مقایسه دو تفنگ PCP بهتر است حجم پلنوم را در کنار فشار رگولاتور و سایر مشخصات سیستم هوا بررسی کنیم، نه به‌صورت یک عدد مستقل.

چکش (Hammer)؛ محرک مکانیزم والو

چکش یا Hammer قطعه‌ای است که انرژی مکانیکی لازم برای بازکردن والو را تأمین می‌کند. در حالت آماده، چکش توسط فنر یا سیستم مشابه در موقعیت مشخصی نگه داشته می‌شود. با فشردن ماشه، چکش آزاد شده و به قسمت محرک والو ضربه می‌زند.

شدت و زمان‌بندی این ضربه به عواملی مانند جرم چکش، قدرت فنر، مقدار Preload و طراحی مکانیزم بستگی دارد. این پارامترها می‌توانند روی مدت بازماندن والو، میزان مصرف هوا و رفتار تفنگ در سرعت‌های مختلف تأثیر بگذارند.

در بسیاری از تفنگ‌های PCP قابل تنظیم، بخشی از تنظیمات مربوط به چکش یا Preload آن قابل تغییر است. با این حال، تغییر این تنظیمات بدون شناخت ارتباط میان چکش، والو و فشار رگولاتور می‌تواند باعث افزایش مصرف هوا یا ایجاد نوسان در سرعت شلیک شود. بنابراین تنظیم مکانیزم چکش باید با توجه به کل سیستم انجام شود، نه صرفاً با هدف افزایش قدرت.
